Sửa sạc VinFast 1000W giá rẻ, bảo hành lâu dài – Hướng dẫn sửa chữa các lỗi sạc 1000W

Sạc VinFast 1000W là bộ sạc được sử dụng trên nhiều dòng xe máy điện VinFast, có nhiệm vụ chuyển đổi nguồn điện 220V AC thành nguồn điện DC phù hợp để nạp cho bộ pin. Trong quá trình sử dụng, bộ sạc có thể xuất hiện nhiều tình trạng như chớp đèn đỏ, không vào điện, không nhận pin, quạt không quay, có điện áp đầu ra nhưng không sạc hoặc tự ngắt khi đang sạc.

Nếu chỉ nhìn vào hiện tượng bên ngoài thì rất khó xác định chính xác linh kiện nào bị hỏng. Với những bộ sạc đã qua sử dụng lâu ngày, lỗi có thể nằm ở phần nguồn, mạch công suất, mạch điều khiển, mạch bảo vệ hoặc hệ thống làm mát.

Bài viết dưới đây chia sẻ cách kiểm tra và chẩn đoán sạc VinFast 1000W, đồng thời phân tích những lỗi thường gặp để người có kiến thức điện – điện tử có thể khoanh vùng nguyên nhân trước khi sửa chữa.

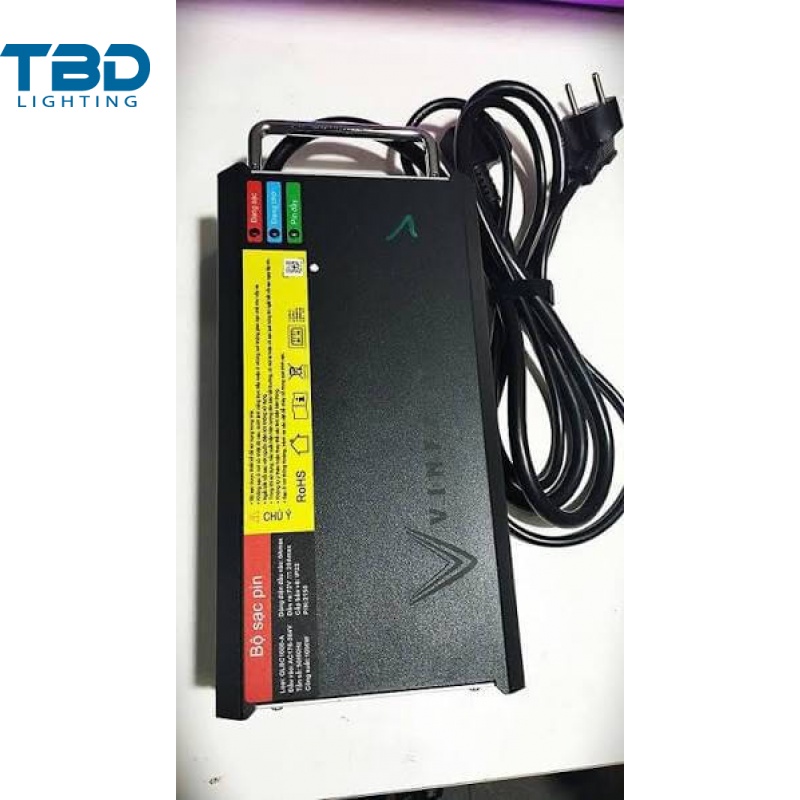

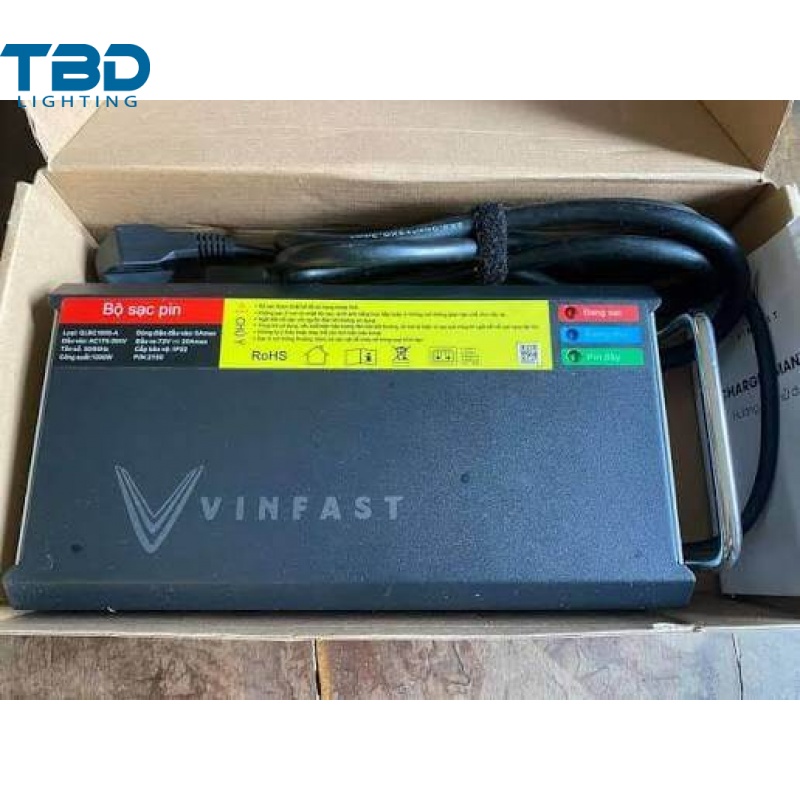

Sạc VinFast 1000W là gì?

Bộ sạc VinFast 1000W là bộ nguồn công suất cao dùng để nạp năng lượng cho pin xe điện. Một số bộ sạc thuộc nhóm này có thông số đầu ra khoảng 72V – 20A, công suất xấp xỉ 1000W.

Bên trong bộ sạc thường có nhiều khối mạch làm việc liên tiếp:

220V AC → chỉnh lưu → mạch nguồn sơ cấp → biến áp cao tần → chỉnh lưu thứ cấp → mạch điều khiển → kiểm soát dòng/áp → đầu ra DC.

Ngoài mạch công suất, bộ sạc còn có các mạch phụ trách:

• Điều khiển điện áp và dòng sạc.
• Phát hiện tình trạng pin.
• Bảo vệ quá dòng.
• Bảo vệ quá áp.
• Bảo vệ quá nhiệt.
• Giám sát lỗi.
• Điều khiển quạt làm mát.
• Báo trạng thái bằng đèn LED.

Vì vậy, một bộ sạc đo được điện áp đầu ra chưa chắc đã hoạt động bình thường.

Các lỗi sạc VinFast 1000W thường gặp

Trong quá trình kiểm tra và sửa chữa, có thể gặp những hiện tượng sau:

Lưu ý: mã nháy LED chỉ giúp định hướng khu vực lỗi, không phải cứ báo một mã là chắc chắn một linh kiện cụ thể bị hỏng.

1. Sạc VinFast 1000W  không lên nguồn

Đây là lỗi nên kiểm tra đầu tiên vì nếu nguồn chính hoặc nguồn phụ chưa hoạt động thì những phần còn lại cũng không thể làm việc bình thường.

Kiểm tra nguồn AC

Trước tiên kiểm tra:

• Điện áp AC đầu vào.
• Dây nguồn.
• Jack nguồn.
• Cầu chì nếu bộ sạc có sử dụng.
• Mối hàn tại chân AC.
• Công tắc hoặc mạch lọc đầu vào.

Nếu nguồn AC không tới được bo mạch thì không nên kiểm tra MOSFET công suất ngay.

Kiểm tra cầu diode/chỉnh lưu

Sau tầng AC thường là mạch chỉnh lưu. Khi có nguồn điện vào, điện áp DC sau cầu chỉnh lưu sẽ cao hơn điện áp AC danh định.

Nếu cầu diode bị chập, hở hoặc có dấu hiệu cháy, cần kiểm tra trước khi cấp điện lại.

Kiểm tra nguồn phụ

Đây là phần rất quan trọng.

Một bộ sạc có thể hoàn toàn không hoạt động dù tầng công suất chưa hỏng, chỉ vì nguồn phụ cấp cho IC điều khiển bị mất.

Có thể kiểm tra lần lượt:

Nguồn vào → nguồn khởi động → IC PWM → biến áp nguồn → diode thứ cấp → tụ lọc → nguồn DC cấp IC.

Nếu IC điều khiển không có nguồn VCC ổn định, việc thay MOSFET hoặc IC công suất ngay lập tức thường không giải quyết được nguyên nhân.

2. Sạc VinFast chớp đỏ 2 lần

Đây là một trong những hiện tượng nhiều người gặp khi kiểm tra bộ sạc.

Theo tài liệu hướng dẫn của VinFast, đèn đỏ nhấp nháy 2 lần liên tục liên quan đến lỗi tiếp đất, sửa sạc 400w-1000w vinfast ở đâu ?.

Vì vậy, khi gặp hiện tượng này không nên vội kết luận IC hoặc MOSFET bị hỏng.

Nên kiểm tra theo thứ tự:

1. Nguồn điện cấp cho bộ sạc.

2. Dây tiếp địa.

3. Chân tiếp địa của phích cắm.

4. Jack và dây bên trong.

5. Đường mạch phát hiện tiếp địa.

6. Linh kiện trong mạch giám sát.

7. Cuối cùng mới xem xét IC điều khiển nếu các phần trên đều bình thường.

Đây là một ví dụ điển hình cho thấy mã lỗi và linh kiện hỏng không phải lúc nào cũng giống nhau.

3. Sạc xe điện VinFast EVO 200 có điện áp khoảng 71–72V nhưng không sạc

Đây là trường hợp cần phân biệt rất rõ giữa:

“Có điện áp đầu ra”

và

“Bộ sạc đang thực hiện quá trình sạc.”

Hai trạng thái này không giống nhau.

Một bộ sạc có thể đo được điện áp DC ở đầu ra nhưng khi kết nối với xe hoặc pin lại không cấp dòng.

Khi đó nên kiểm tra:

• Điện áp đầu ra khi không tải.
• Điện áp khi kết nối tải.
• Dòng điện sạc.
• Mạch nhận biết pin.
• Mạch điều khiển PWM.
• Mạch hồi tiếp điện áp.
• Mạch giới hạn dòng.
• Các tín hiệu bảo vệ.
• MOSFET/IGBT công suất.
• Diode chỉnh lưu đầu ra.

Tụ lọc đầu ra.

Vì sao đo không tải thấy 71–72V nhưng vẫn không sạc?

Bởi điện áp không tải chỉ cho biết tầng đầu ra có khả năng tạo ra điện áp ở thời điểm đo.

Khi kết nối tải, mạch điều khiển có thể phát hiện một điều kiện bất thường và khóa dòng sạc.

Do đó, nếu gặp lỗi này, đừng chỉ đo điện áp đầu ra rồi kết luận bộ sạc tốt.

Cần đo cả điện áp và dòng trong điều kiện bộ sạc làm việc thực tế.

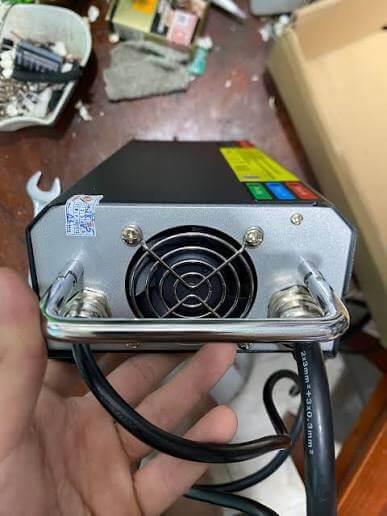

4. Sạc VinFast 1000W quạt không quay

Quạt làm mát có nhiệm vụ đưa nhiệt ra khỏi khu vực công suất.

Tuy nhiên, quạt không quay không đồng nghĩa chắc chắn quạt bị hỏng.

Có thể chia thành ba trường hợp.

Trường hợp 1: Quạt hỏng

Kiểm tra trực tiếp quạt bằng nguồn phù hợp với điện áp định mức của quạt.

Nếu quạt không hoạt động thì kiểm tra/thay quạt.

Trường hợp 2: Quạt tốt nhưng không có nguồn

Nếu quạt hoạt động bình thường khi cấp nguồn bên ngoài nhưng khi lắp vào sạc lại không quay, cần kiểm tra( Sửa sạc 1000W Vinfast :

• Điện áp cấp quạt.
• MOSFET/transistor điều khiển quạt.
• Điện trở ở mạch kích.
• Diode bảo vệ.
• IC điều khiển.
• Cảm biến nhiệt.

Trường hợp 3: Quạt chỉ quay khi nhiệt độ tăng

Một số thiết kế không cho quạt chạy liên tục ngay khi cắm điện mà điều khiển quạt theo nhiệt độ hoặc trạng thái hoạt động.

Do đó cần xác định thiết kế của từng phiên bản bo trước khi kết luận quạt bị lỗi.

5. Sạc VinFast báo lỗi 5 lần

Sửa sạc 1000W VinFast Motio, Evo 200 / Evo 200 Lite, Evo Lite Neo, Feliz S / Feliz II .Khi gặp hiện tượng LED đỏ nháy 5 lần, cần tập trung kiểm tra mạch bảo vệ quá dòng và điều kiện dòng đầu ra.

Các vị trí cần quan tâm gồm:

• Đường dòng đầu ra.
• Điện trở shunt.
• Mạch khuếch đại đo dòng.
• IC điều khiển.
• MOSFET công suất.
• Diode công suất.
• Tụ lọc.
• Đường hồi tiếp.

Một điện trở shunt bị thay đổi giá trị cũng có thể làm mạch điều khiển nhận định sai dòng điện.

Vì vậy, không nên chỉ nhìn thấy MOSFET còn tốt rồi bỏ qua toàn bộ mạch đo dòng.

6. Sạc VinFast chớp đỏ 7 lần

Lỗi liên quan đến nhiệt độ cần được kiểm tra khi bộ sạc:

• Chạy một thời gian rồi dừng.
• Vỏ sạc nóng bất thường.
• Quạt không hoạt động.
• Báo lỗi sau khi tải lớn.
• Hoạt động lại sau khi để nguội.

Kiểm tra:

• Quạt.
• Đường cấp nguồn quạt.
• Cảm biến nhiệt.
• Điện trở xung quanh mạch cảm biến.
• IC điều khiển.
• Keo tản nhiệt.
• MOSFET công suất.
• Diode công suất.
• Tiếp xúc giữa linh kiện và bộ phận tản nhiệt.

Nếu bộ sạc nóng bất thường ngay cả khi tải chưa lớn, cần tìm nguyên nhân từ phần công suất thay vì chỉ thay cảm biến nhiệt.

7. Sạc VinFast chớp đỏ 9 lần

Đây là nhóm lỗi khó hơn vì có thể liên quan đến lỗi bên trong bộ sạc.

Khi gặp lỗi này, không nên thay linh kiện theo kiểu “thử từng con”.

Quy trình hợp lý là chia bộ sạc thành từng khối:

Nguồn vào → nguồn sơ cấp → nguồn phụ → điều khiển → công suất → thứ cấp → hồi tiếp → bảo vệ.

Sau đó xác định khối nào không hoạt động.

Đây là cách giúp giảm đáng kể thời gian sửa chữa và hạn chế việc thay linh kiện không cần thiết.

8. Sạc VinFast đang sạc thì tự ngắt

Nếu bộ sạc ban đầu hoạt động bình thường nhưng sau vài phút tự dừng, cần chú ý tới các yếu tố thay đổi theo thời gian.

Các nguyên nhân thường gặp:

• Nhiệt độ tăng.
• Quạt không hoạt động đúng.
• MOSFET nóng.
• Diode đầu ra nóng.
• Tụ điện suy giảm.
• Dòng tải vượt giới hạn.
• Mạch bảo vệ kích hoạt.
• Điện áp hồi tiếp sai.
• Tiếp xúc jack nguồn hoặc jack đầu ra không tốt.

Một cách kiểm tra hữu ích là ghi lại:

Thời gian bắt đầu sạc → nhiệt độ → điện áp → dòng → thời điểm lỗi.

Nếu cứ đến một mức nhiệt hoặc một thời gian nhất định mới lỗi, khả năng liên quan đến nhiệt hoặc mạch bảo vệ sẽ cao hơn.

9. Sạc VinFast bị nóng bất thường

Sạc công suất khoảng 1000W sửa sạc VinFast Motio, Evo 200 / Evo 200 Lite, Evo Lite Neo, Feliz S / Feliz II  Klara S2, Vento Neo Vento S và Theon S chắc chắn sẽ sinh nhiệt, nhưng nóng bất thường cần được kiểm tra.

Không nên chỉ tập trung vào quạt.

Hãy kiểm tra cả:

• MOSFET công suất.
• Diode.
• Biến áp.
• Tụ điện.
• Điện trở công suất.
• Mối hàn.
• Keo tản nhiệt.
• Miếng cách điện.
• Quạt.
• Đường gió.

Một linh kiện công suất bị tăng tổn hao có thể khiến bộ sạc vẫn hoạt động nhưng nhiệt độ tăng rất nhanh.

Đây cũng là nguyên nhân khiến nhiều bộ sạc ban đầu vẫn sạc được nhưng sau đó báo lỗi nhiệt hoặc tự ngắt.

10. Quy trình kiểm tra sạc VinFast 1000W tại nhà

Nếu bạn có đồng hồ vạn năng và có kiến thức điện tử cơ bản, có thể kiểm tra theo trình tự:

Bước 1: Kiểm tra ngoại quan

Quan sát:

• Vỏ sạc.
• Dây nguồn.
• Jack.
• Dây đầu ra.
• PCB.
• Linh kiện cháy nổ.
• Tụ phồng.
• Mối hàn nứt.
• Dấu hiệu nước hoặc ẩm.

Bước 2: Kiểm tra khi chưa cấp điện

Đo kiểm tra:

• Cầu chì.
• Cầu diode.
• MOSFET.
• Diode công suất.
• Đường nguồn bị chập.

Bước 3: Kiểm tra nguồn AC

Xác nhận nguồn điện thực sự đi vào bo.

Bước 4: Kiểm tra nguồn phụ

Xác định IC điều khiển có được cấp nguồn hay không.

Bước 5: Kiểm tra điện áp đầu ra

Đo điện áp DC ở đầu ra nhưng không được xem đây là phép thử duy nhất.

Bước 6: Kiểm tra khi có tải

Theo dõi:

• Điện áp.
• Dòng.
• Nhiệt độ.
• Trạng thái LED.
• Quạt.
• Khả năng duy trì sạc.

Bước 7: Khoanh vùng mạch lỗi

Sau khi có kết quả đo mới quyết định kiểm tra linh kiện nào tiếp theo.

Những sai lầm thường gặp khi sửa sạc VinFast 1000W

Thay MOSFET ngay khi thấy sạc không hoạt động

MOSFET có thể chỉ là linh kiện bị ảnh hưởng bởi một lỗi khác.

Nếu không tìm nguyên nhân khiến MOSFET hỏng, MOSFET mới có thể tiếp tục cháy.

Chỉ đo điện áp đầu ra

Có 72V không có nghĩa là bộ sạc đang sạc.

Cần kiểm tra cả khả năng cấp dòng và trạng thái điều khiển.

Thấy quạt không quay là thay quạt

Quạt có thể tốt nhưng mạch điều khiển không cấp nguồn.

Thay IC PWM trước khi kiểm tra nguồn cấp

Nếu nguồn VCC của IC không ổn định thì IC mới cũng không thể hoạt động đúng.

Không kiểm tra mạch hồi tiếp

Mạch hồi tiếp quyết định bộ điều khiển biết điện áp và dòng đầu ra đang ở mức nào. Một điện trở sai trị số hoặc linh kiện hồi tiếp lỗi có thể khiến bộ sạc hoạt động bất thường.

Khi nào nên sửa sạc VinFast 1000W VinFast Motio, Evo 200 / Evo 200 Lite, Evo Lite Neo, Feliz S / Feliz II  Klara S2, Vento Neo Vento S và Theon S ở đâu và khi nào nên thay?

Không phải bộ sạc nào cũng nên sửa.

Nếu bo mạch chỉ hỏng một số linh kiện như:

• MOSFET.
• Diode.
• Tụ điện.
• Điện trở.
• IC nguồn.
• Linh kiện bảo vệ.
• Mạch quạt.

thì thường có thể kiểm tra và sửa chữa theo từng trường hợp.

Ngược lại, nếu PCB bị cháy lan rộng, biến áp hỏng nặng hoặc nhiều khối mạch cùng bị phá hủy thì cần đánh giá chi phí trước khi sửa.

Một đơn vị sửa chữa có kinh nghiệm nên kiểm tra và báo tình trạng trước khi thay linh kiện, thay vì thay hàng loạt linh kiện để thử.

Dịch vụ sửa sạc VinFast 1000W giá rẻ, bảo hành lâu dài

Nếu bộ sạc VinFast 1000W của bạn đang gặp các tình trạng như:

• Chớp đèn đỏ.
• Không lên nguồn.
• Không nhận pin.
• Có điện áp nhưng không sạc.
• Quạt không quay.
• Sạc nóng.
• Sạc đang chạy tự ngắt.
• Báo lỗi liên tục.
• Không có điện áp đầu ra.

hãy kiểm tra nguyên nhân trước khi quyết định thay bộ sạc mới.

Sửa sạc VinFast 1000W đúng cách không chỉ là thay linh kiện hỏng mà quan trọng hơn là tìm được nguyên nhân khiến bộ sạc phát sinh lỗi.

Khi sửa chữa, nên yêu cầu kiểm tra đầy đủ nguồn vào, nguồn phụ, mạch công suất, điện áp đầu ra, dòng sạc, hệ thống làm mát và các mạch bảo vệ trước khi bàn giao.

Câu hỏi thường gặp về sạc VinFast 1000W

Sạc VinFast 1000W có điện áp 72V nhưng không sạc là bị gì?

Có thể liên quan đến mạch điều khiển, nhận biết pin, hồi tiếp, giới hạn dòng hoặc mạch bảo vệ. Cần đo trong trạng thái có tải để xác định chính xác.

Sạc VinFast nháy đỏ 2 lần là lỗi gì?

Theo bảng mã lỗi của VinFast, 2 lần nháy đỏ liên quan đến lỗi tiếp đất. Cần kiểm tra hệ thống tiếp địa trước khi kiểm tra sâu vào bo mạch.

Sạc VinFast quạt không quay có phải quạt hỏng không?

Không nhất thiết. Cần kiểm tra quạt riêng, nguồn cấp quạt và mạch điều khiển quạt.

Sạc VinFast 1000W bị nóng có sửa được không?

Tùy nguyên nhân. Có thể liên quan đến quạt, linh kiện công suất, diode, tụ điện, tản nhiệt hoặc điều kiện tải.

Có nên tự sửa sạc VinFast 1000W tại nhà không?

Nếu không có kinh nghiệm với nguồn xung công suất cao thì không nên tự sửa khi đang cấp điện. Phần sơ cấp có điện áp nguy hiểm ngay cả sau khi ngắt nguồn nếu tụ chưa được xả đúng cách.

Kết luận

Sạc VinFast 1000W bị lỗi không có nghĩa là phải thay cả bộ sạc. Nhiều trường hợp có thể xác định được khối mạch bị lỗi và sửa chữa bằng cách kiểm tra có hệ thống.

Quan trọng nhất là không chẩn đoán dựa vào một hiện tượng duy nhất. Đèn báo lỗi, điện áp đầu ra, dòng sạc, nhiệt độ và hoạt động của quạt cần được xem xét cùng nhau.

Nếu bạn đang tìm sửa sạc VinFast 1000W giá rẻ, bảo hành lâu dài, hãy lựa chọn nơi có khả năng đo kiểm và xác định nguyên nhân lỗi trước khi thay linh kiện. Điều này giúp việc sửa chữa chính xác hơn và hạn chế tình trạng sạc sửa xong nhưng tiếp tục tái lỗi.
